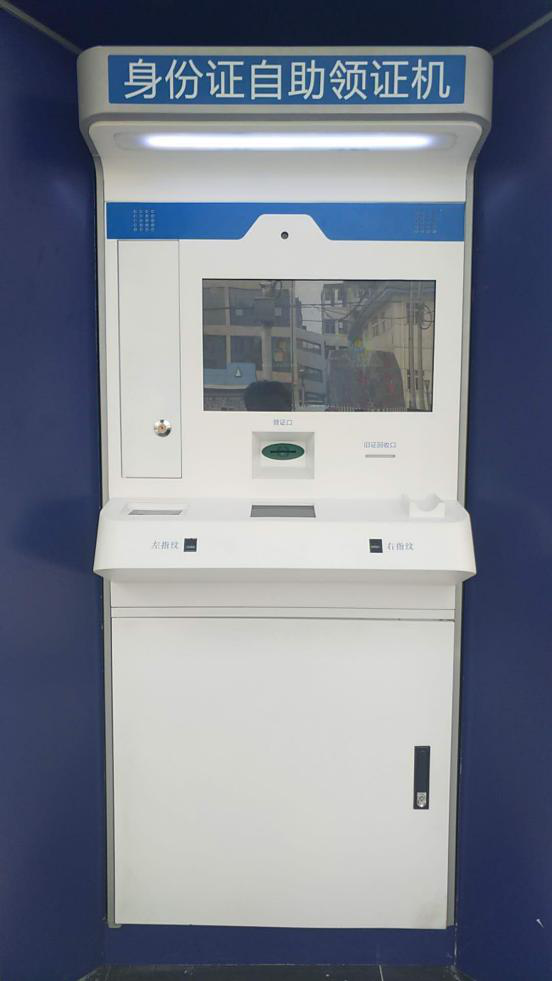

身份证自助领证机

身份证自助领证机
整体参数
1）总容量：900张
2）外形尺寸：90cm*75.6cm*188cm
3）重量（空载）：≤250kg
4）总耗电功率：≤ 500W
中央控制器
1）控制器结构：一体化运动控制器 CPU主频:3.30GHZ双核内存：4G；10个USB口；2个LAN口
2）每轴输出：每轴输出差分脉冲+方向信号
最高频率：2MHZ；每轴输出模拟电压范围：-10V-+10V精度：16位；每轴Home、Index及探针硬件捕获功能，每轴正负限位及伺服报警输入，每轴手脉跟随功能
3）控制功能：对称及非对称T型曲线、S型曲线速度规划；JOG模式、PT(位置与时间)/PVT(位置、速度及时间)运动规划、电子齿轮模式、Follow模式、直线插补运动模式、位置比较输出及运动合成功能；支持闭环与开环控制；具有数字滤波器:PID+速度前馈+加速度前馈；可在运动控制器上实现运动逻辑管理；限位、伺服报警输入与通用数字输入可相互匹配
4）通用数字I/O 16I/16O可扩展IO模块
5）扩展功能：可扩展数字IO模块、AD/DA模块，支持GLINK通讯
6）接口P支持RS-232接口、USB接口、PS/2：标准键盘和鼠标、VGA显示接口、EHMI接口（传输距离不低于100米）、以太网口：1000M自适应
7）显示：支持双显VGA和LVDS两种方式
8）操作系统：Win7操作系统
卡库
1）卡库最高转速30转/分钟
2）卡库旋转精度±5 Arc-min
3）驱动方式：采用2500线步进伺服电机保证卡库的旋转定位精度
4）卡库：ABS+玻璃纤维注塑成型，采用500万次疲劳疲劳强度高精度弹簧牛眼作为身份证径向约束，防止身份证脱落
5）支撑：有限元拓扑优化的轻质量支撑结构，高精度高刚性大直径旋转轴承，保证卡库直线度，运转平稳性
进出卡模组直线运动
1）有效行程：420mm
2）最大运行速度：60cm/s
3）运动精度：±0.04mm
4）驱动方式：采用2500线步进伺服电机保证进出卡模组相对卡库的对位精度
5）传动方式：采用高精度高强度同步带传动
6）支撑：轻质拉伸铝型材+高柔不锈钢带防护
进卡模组
1）高精度同步带传动
2）传感器：无卡传感器，进卡传感器到位传感器，完全出卡传感器保证每个身份证精确停止在读卡位收集信息，确保身份证完全进入卡库并与进卡模组无干涉
3）进卡机构：曲柄滑块机构保证每次都将身份证推入卡库
4）读卡机构：有限元计算优化的防电磁干扰机构设计，确保读卡成功
5）进卡槽:容量≥400张
出卡模组
1）高精度同步带传动
2）传感器：推卡传感器，出卡传感器到位传感器，完全出卡传感器保证每个身份证精确停止在读卡位收集信息，确保身份证完全退出卡机并与进卡模组无干涉
3）读卡机构：有限元计算优
化的防电磁干扰机构设计，确保读卡成功
4）推卡机构：滚珠导轨精确导向的直线电磁铁运动方式
机柜
钢机柜、不易变形，外观美观、大方，符合人体工程学设计，  布局合理，工艺精细，防尘、防锈、防腐、耐磨，前后开门维护
显示器21寸，屏幕比例：16:09   显示区域： 479.8mmx271.3mm   最佳分辨率：1920x1080 亮度： 450cd/㎡，对比度： 50000：1  响应时间：3—6ms， 水平/垂直角度：±178°扫描频率：60Hz     显示色彩：16.7M   使用寿命(hrs)≥60000
触摸屏
21寸，触摸方式：红外触摸   触摸点数：1—32点（默认4—6点触摸）  定位精度：±2mm   透光率：≥92%   厚度：10mm    响应时间：≤10ms
摄像头
像元尺寸:1.65um    闪光灯控制接口:支持  2P-1.25mm插座 闪光灯供电接口:支持  2P-2.0mm插座 供电方式:USB BUS POWER  4P-2.0mm插座 最高有效像素:3264(H) X 2448(V) 输出图像格式:MJPEG / YUV2（YUYV）接口类型:USB2.0 High Speed   支持免驱协议:USB Video Class（UVC）  自动曝光控制AEC:支持  自动白平衡AEB:支持  自动增益控制AGC:支持
身份证阅读
内置公安部授权的专用身份证安全控制模块（SAM），对身份证有效性验证和信息的实时读取
扫描器
镜面平放扫描，操作简单，无需对焦。扫描头：3.3VDC ± 5%，解码器：TTL-RS232:3.0–5.5VDC; USB: 5.0 VDC ± 5%  接口参数：RS232、Micro-B USB ，接口类型：RJ-45水晶头 ，可扫描一维二维条形码，用于制证信息的调取
UPS电源 双变换在线式设计，不受断电波动干扰，断电保护≥30分钟
指纹采集 分辨率：500DPI ，图像大小：256像素X360像素，采集时间≤0.07秒，接口：2.0   符合《居民身份证指纹采集器通用技术要求》，符合《公安部指纹采集仪合格名录》
终端系统
1、全自动化分拣：身份证放入发卡机存槽，通过自助领证系统操作，实现身份证自动存入身份证存放仓，身份证存放数量达到2000张。
2、自助本人领证、自助他人领证。
3、超时回收：证件已经出到出证口，超过30秒（可配置时间）自动将证件收回，回收证件放回指定其他位置，由程序控制。
4、增加旧证回收功能，回收期满换领的旧身份证。回收仓可存放身份证500张以上。
5、双手指纹采集，设备设置2个指纹采集区，分别为左右手，方便群众进行指纹核验。
6、可现场拍照，记录领证人领证过程，并将现场照片传入本地常住人口管理信息系统以备核查。
管理系统
1、数据统计：可按时间、签发机关、领取方式等统计身份证存入、领取数据
2、报表打印：可打印领取记录、月领取存入情况等报表
3、他人代领设置：用于设置代领人信息，便于群众代领身份证
4、用户管理：对设备管理用户进行设置，添加、变更、删除
